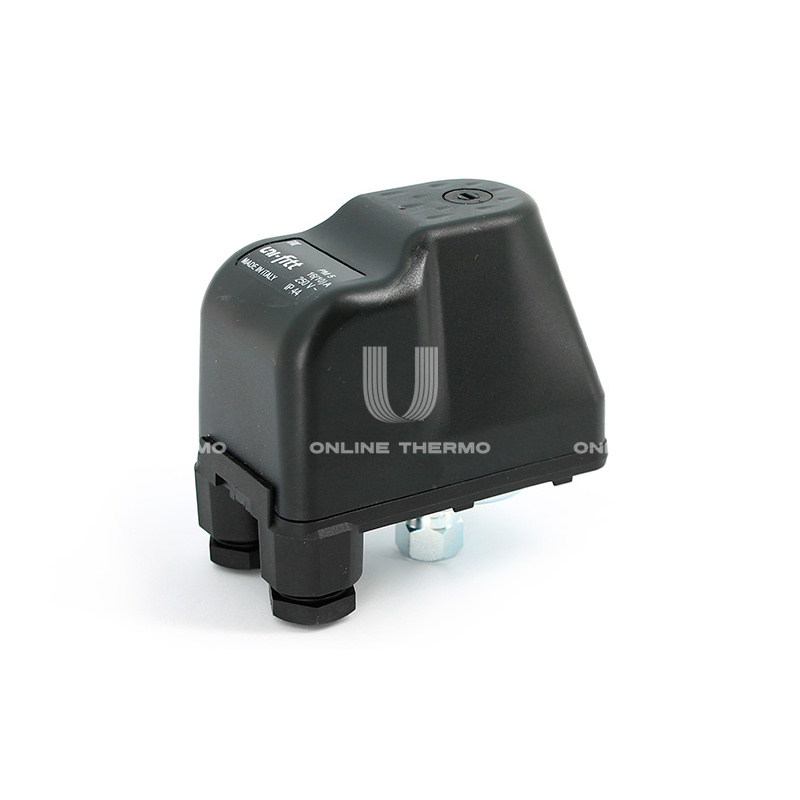

Реле давления Uni-fitt серий PM5, PM12 предназначено для автоматизации работы электронасосов систем водоснабжения. Рекомендуется применение совместно с гидроаккумулятором.
Принцип работы
При падении давления в системе водоснабжения ниже значения минимального давления, установленного на реле, насос включается, и выключается при достижении значения максимального давления, установленного на реле. Значения давлений включения и выключения можно настраивать. Реле предназначено для работы только с водой.
Номенклатура
261D0105: Реле давления PM 5 с накидной гайкой 1/4", 1-5 барУказания по монтажу
Реле давления присоединяется к напорной линии насоса (между насосом и первым водопотребляющим прибором). Место установки реле должно позволять проводить его настройку и обслуживание. Подключение реле к трубопроводу необходимо проводить с использованием уплотнительных материалов; оно должно быть герметично, подтекание рабочей жидкости по резьбовой части не допускается. Перед установкой реле трубопровод должен быть очищен от окалины и ржавчины (СНиП 03.05.01). Все электромонтажные работы должны выполняться
в соответствии с требованиями «Правил технической эксплуатации электроустановок потребителей» и «Правил техники безопасности при эксплуатации электроустановок потребителей». Электромонтажные и регулировочные работы должны проводиться только на обесточенном оборудовании. Недопустимо попадание воды внутрь реле, или использование реле без крышки. Не рекомендуется использовать реле при повышенной влажности.
При подключении насоса с коммутируемым током свыше 10А, насос следует подключать к реле давления через магнитный пускатель. Подключение реле к заземляющему проводнику обязательно.
