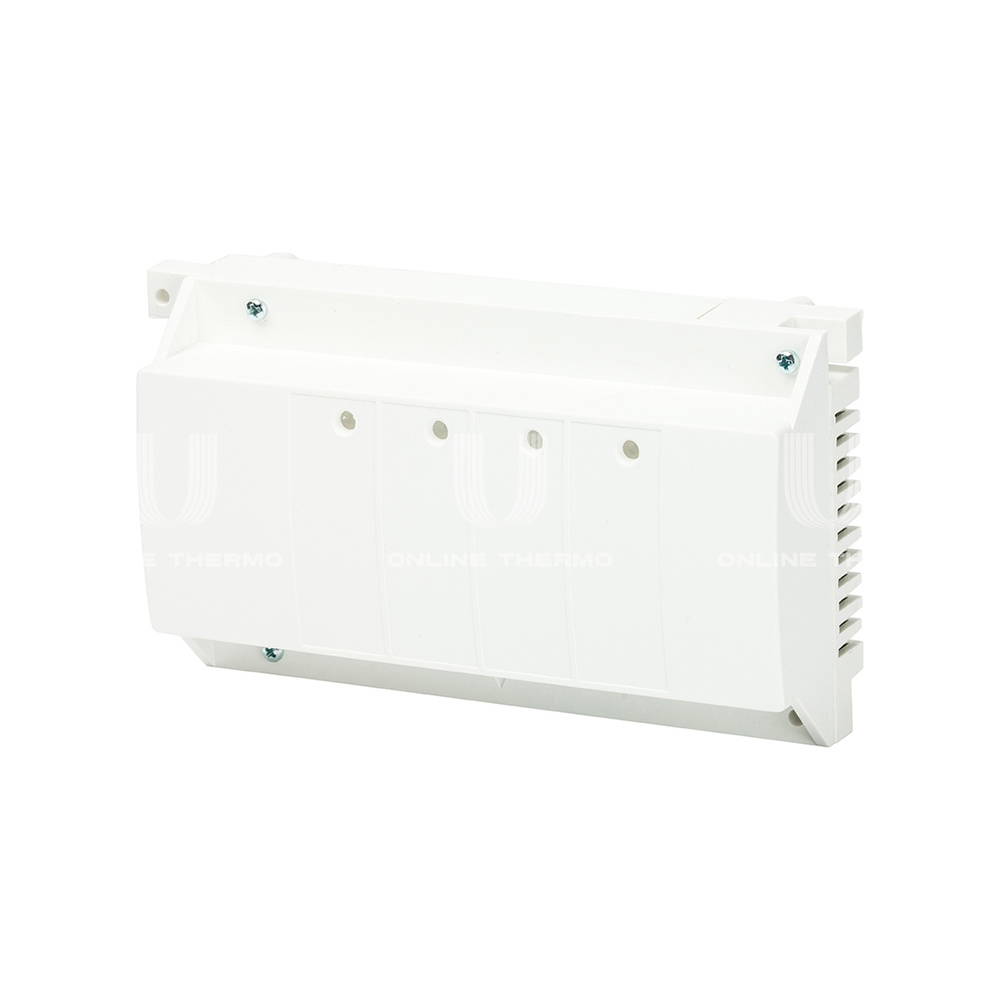

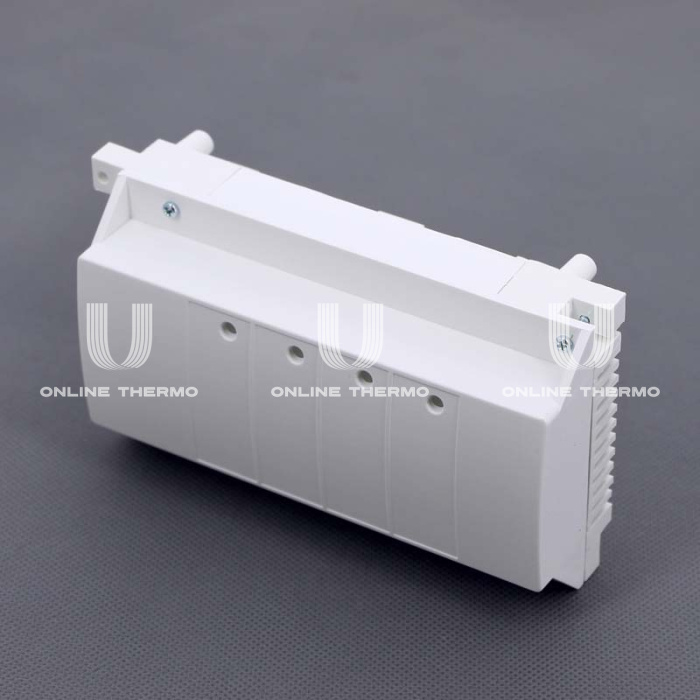

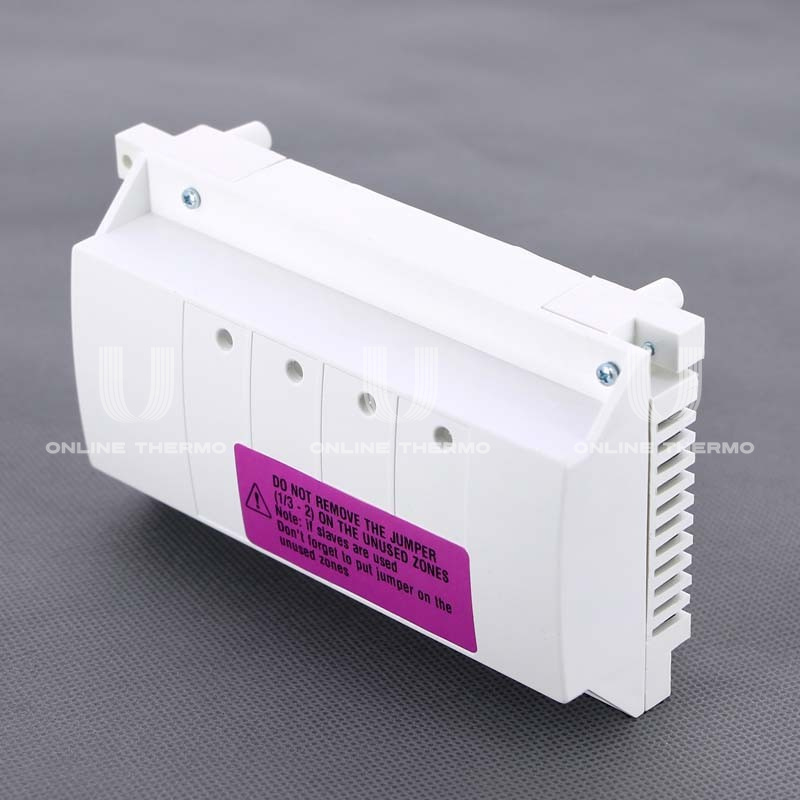

Основной (главный, master) коммутационный модуль управления Watts WFHC-BAS поставляется на 4 или 6 зон для подключения проводных термостатов cерий BT, Belux, WFHT (включая Milux) к сервоприводам (22CX, 26LC), реле насоса (8 A), IP 20 по принципу модульной конструкции. К каждой зоне можно подключить от 1 до 4 сервоприводов Watts 22С, 26LC. Светодиодная индикация состояния значительно упрощает процесс эксплуатации. Основной модуль управления может быть расширен при помощи вспомогательного коммутационного модуля WFHC-EXT на 4 или 6 зон, а также может быть оснащен дополнительно управляющим таймером WFHC-TIMER.
При необходимости модули управления можно совместить с аналогичными сервоприводами и термостатами других производителей.
Принцип работы

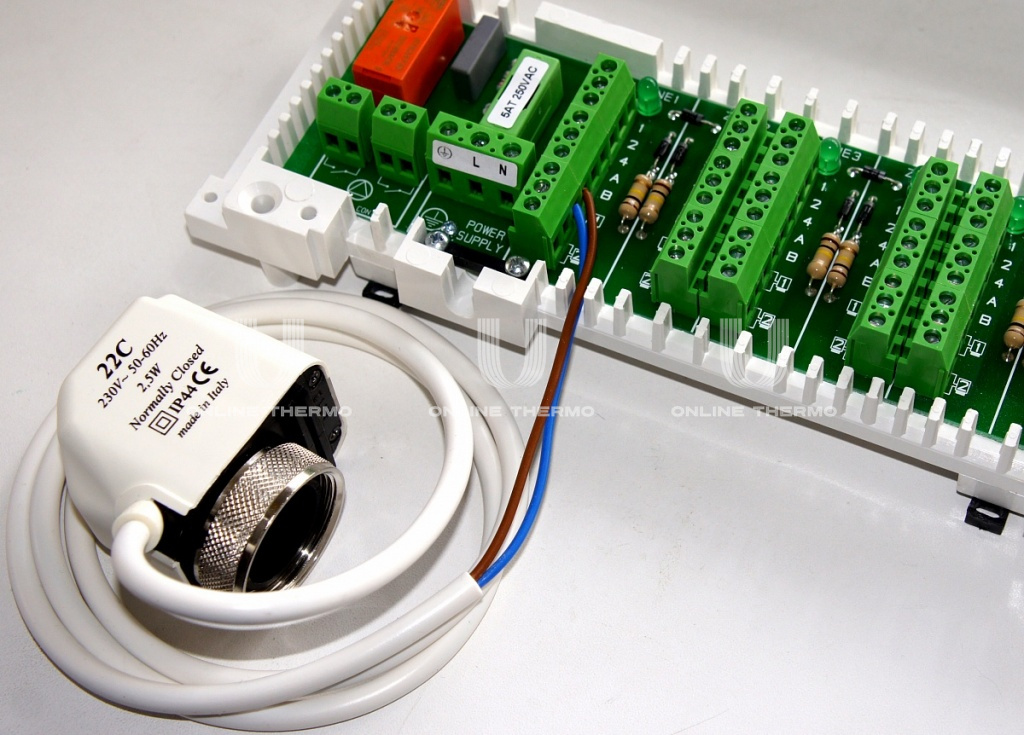

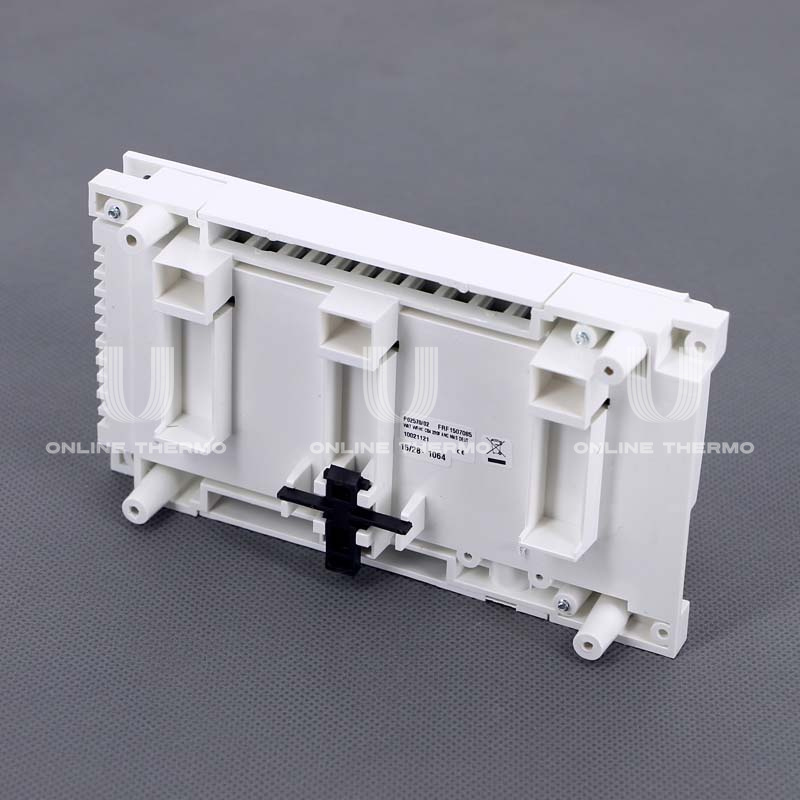

Основной управляющий модуль WFHC предназначен для применения в напольных системах отопления. Он может монтироваться как на DIN-рейку, так и непосредственно на стену. Модуль соединяет комнатные термостаты с сервоприводами. Рабочее состояние сервоприводов показывается при помощи светодиодов. При помощи разъемов А и В можно управлять работой термостатов через управляющий таймер (WFHC-TIMER). Как только в одной из зон (помещении) возникает потребность в подаче тепла, реле включает насос или котел. Количество зон (помещений) можно увеличить, подключив дополнительный модуль с соответствующим напряжением и предназначенный для того же типа сервоприводов.
