Фитинги резьбозажимные компрессионные Stout изготавливаются в Италии и предназначены для присоединения труб или радиаторных трубок к штуцерам оборудования с наружной резьбой 1/2”, 3/4” и соответствующей геометрией, например, отводов распределительных коллекторов.
Устройство фитинга

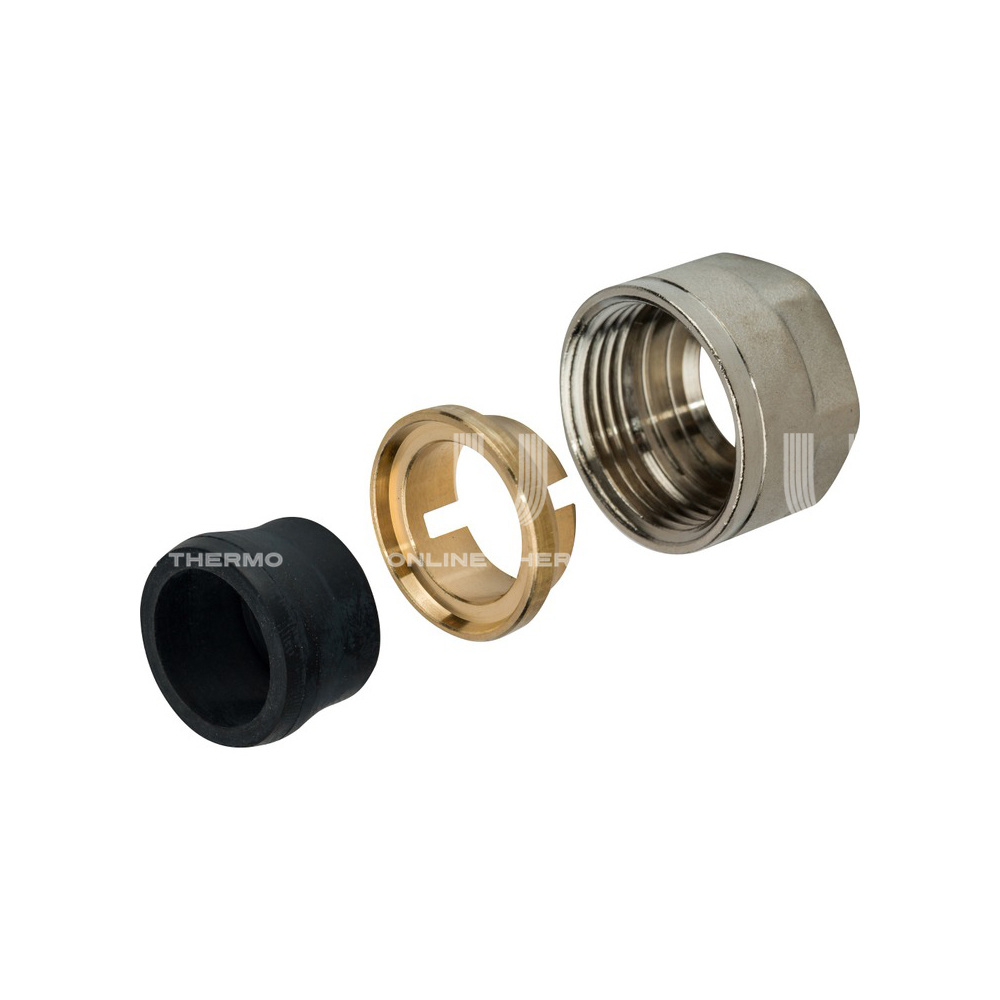

Фитинги SFC-0020, SFC-0021, SFC-0022, SFC-0024 и SFC-0026 состоят из трех элементов: штуцера с коническим торцом, обжимного разрезного кольца и накидной гайки. На штуцере имеются кольцевые углубления, а со стороны конуса надето уплотнительное кольцо (у штуцеров SFC-0021, SFC-0022 и SFC-0026 дополнительно имеются уплотнительные кольца с противоположной стороны). При накручивании гайки на отвод соединяемого с трубой распределительного коллектора разрезное кольцо стягивается, обжимая трубу на штуцере фитинга. Фитинг SFC-0023 состоит из уплотнительной втулки, нажимной втулки и накидной гайки.
Технические характеристики
Номинальное рабочее давление, бар: 10
Диапазон температур рабочей среды, °С: От 10 до 95
Диапазон диаметров соединяемых труб, мм: 15 - 16 - 20
Тип резьбы: Резьба ISO 228 (ГОСТ 6357, класс точности «В»)
Температура транспортировки и хранения, °С: От -50 до +50
Средний срок службы, лет: До 50
Компания Stout ведёт 100% контроль качества своей продукции. 100% фитингов производится в Италии. Сырьевой материал изготовлен из горячештампованных заготовок и латунных прутков. Состав латуни и нормы: UNI EN 12165-CW617N - CuZn40Pb2
