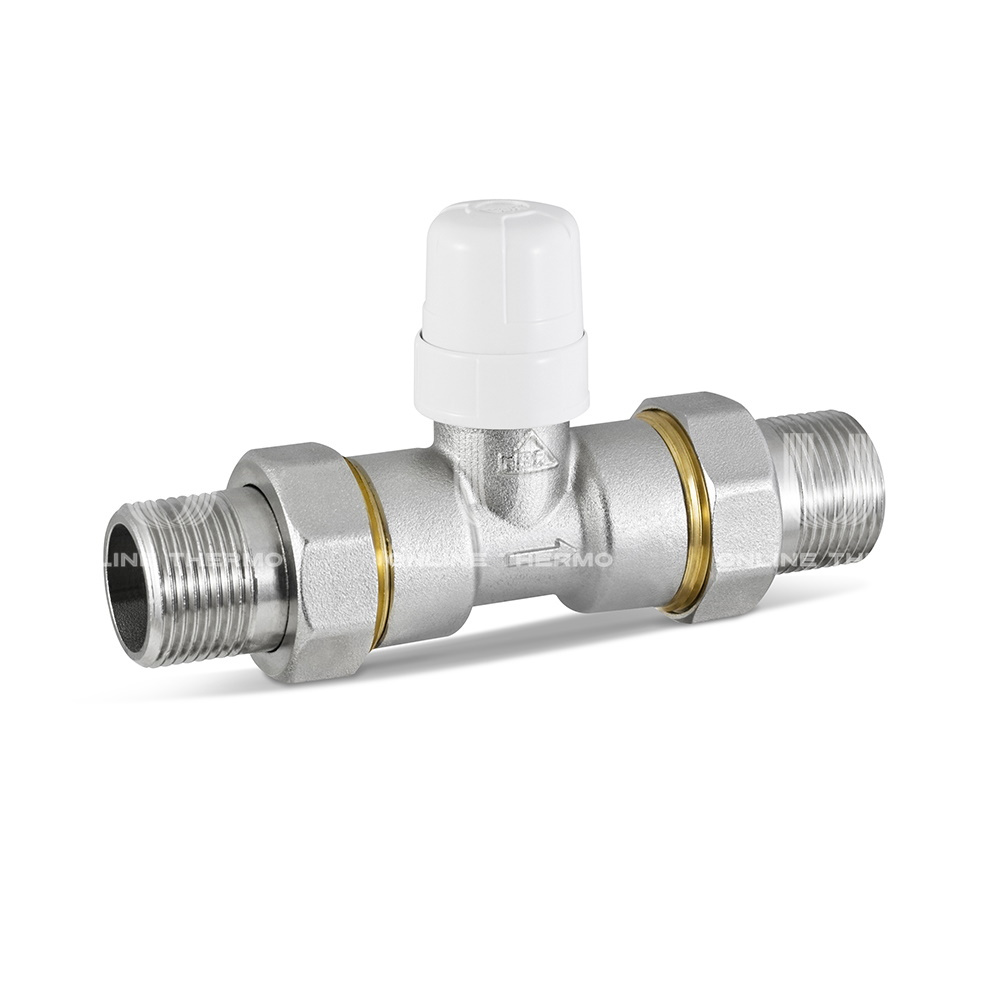

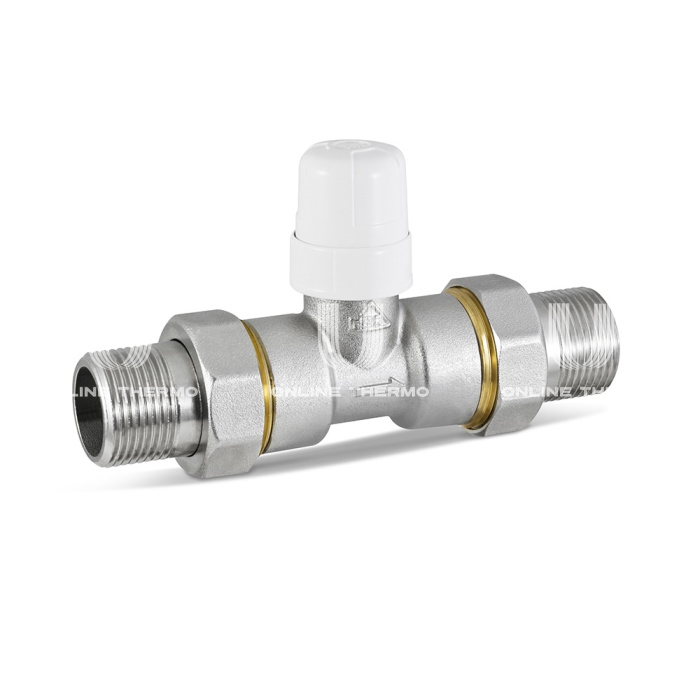

Зонный компактный клапан - устройство, позволяющее перекрывать или перенаправлять проходящий через него поток. Базовая модель двух-, трех- и четырехходового клапана снабжена рукояткой для ручного управления, которое легко приспособляется для автоматического управления посредством прямого присоединения электротермического сервопривода серии 306.00.x2.
Назначение:
Зонный компактный клапан, установленный на гидравлических линиях, где необходимо перекрывать или перенаправлять потоки вручную или автоматически, позволяет выполнять следующие задачи:
Перекрывать потоки горячей и холодной жидкости;
Обеспечивать бесшумность работы системы.
Применение:
Небольшие габариты и ограниченные гидравлические проходные сечения клапанов делают их исключительно практичными для непосредственного присоединения к терминалам подачи или к отопительным приборам на малых площадях. Особенно рекомендуется для установки в следующих случаях:
Для перекрытия потока к потребителям с малым расходом;
Автоматическое отключение обогреваемых зон в соединениях или вне компланарных коллекторов;
Для перекрытия кондиционеров –доводчиков, питаемых от двух и/или четырех труб.
Выбор:
Нет особых предписаний для выбора компактного зонного клапана, в частности:
Диаметр соединения выбирается в зависимости от диаметров компонентов или труб, к которым клапан должен присоединяться. В серийных выпускаемых изделиях корпус клапана и соответствующие внутренние проходы стандартизированы;
Как и для всех клапанов стержне-обтюраторного типа особое внимание обратить на дифференциальное давление, создаваемое клапаном при прохождении потока. Для эффективного обеспечения правильного функционирования электротермического сервопривода необходимо убедиться, что дифференциальное давление на седле клапана не превышает приведенных параметров в техническом описание.
