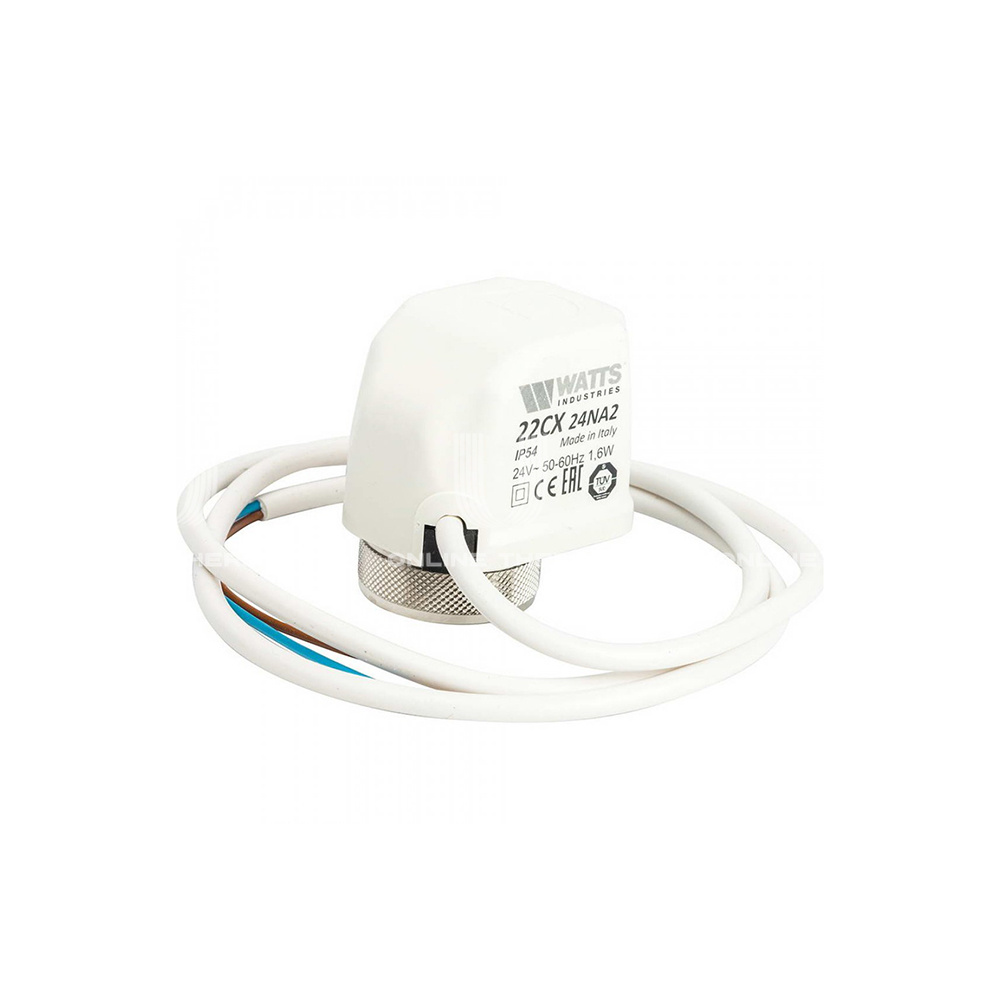

Электротермические сервоприводы серии 22CX совместимы с термостатическими клапанами для фанкойлов, коллекторами HKV, HKV/T, а также с большинством коллекторов, представленных на рынке и имеющих подключение M30 x 1.5. Сервопривод работает по принципу двухпозиционного выключателя по сигналу от комнатного термостата.
Сервоприводы 22СХ применяются в системах отопления, охлаждения и кондиционирования. Каждому номинальному электропитанию 230В и 24В соответствуют два типа исполнения сервоприводов: нормально открытые и нормально закрытые. Электротермический сервопривод применяется с регуляторами с двухточечным управлением. Наиболее обширной областью применения является управление температурными зонами в системах напольного отопления совместно с комнатными термостатами Watts серий Belux, ВТ, WFHT и Milux.
Принцип действия
При подаче напряжения на сервопривод (по сигналу от комнатного термостата) встроенный нагревательный элемент (PTC) нагревает сильфон, который, расширяясь, воздействует на рабочий шток клапана. Сервоприводы с 4-жильным проводом имеют вспомогательный выключатель с нормально открытым контактом, который может быть использован для подключения или передачи управляющего сигнала на другие приборы (насос и т. д.). Когда сервопривод открыт, контакт выключателя замыкается. При подключении к приборам с большей потребляемой мощностью, чем у дополнительного контакта сервопривода, используйте дополнительное реле.
По цвету флажкового индикатора в смотровом окошке сервопривода 22CX можно определить положение сервопривода (клапана).
Красный флажок индикатора = сервопривод закрыт.
Черный флажок индикатора = сервопривод открыт.
