Методика расчета и подбора баков для систем отопления.

09 июля 2021

Часть 1. Основные понятия

При выборе мембранного расширительного бака необходимо рассчитать следующие параметры: Емкость системы Vsyst – это общий объем теплоносителя в системе, включая источники нагрева, радиаторы, трубопровод и т. д.

Это сумма объемов теплоносителя:
  • Теплогенераторов (котлов, теплообменников и т. д.);
  • Буферных баков;
  • Транспортных трубопроводов;
  • Потребителей тепла (радиаторов, теплых полов, конвекторов и т. д.).

В случае отсутствия проектных данных объем теплоносителя определяется табличным методом, исходя из тепловой мощности системы. Можно воспользоваться приведенными здесь усредненными табличными данными (Таблица № 2).

Для определения средней емкости системы можно умножить показатель тепловой мощности системы в кВт на приведенные в таблице значения. В таблице приведены данные для новых систем. Для более старых систем рекомендуется применять более высокие значения.

Внимание! Данный метод является приблизительным и может быть использован для усредненного расчета емкости расширительного бака.

Таблица № 2. Расчетная емкость теплоносителя в системе
Системы центрального теплоснабжения с: Емкость системы [л / кВт]

Конвекторами и / или воздушным отоплением

5,5

Индукционными нагревательными устройствами

5,2

Системами подогрева воздуха

6,9

Панельными радиаторами

8,8

Различным оборудованием центрального теплоснабжения

10

Стальными трубчатыми радиаторами

12

Различным оборудованием для холодоснабжения

20

Теплыми полами и / или потолками

18,5

Разветвленной системой трубопроводов (теплоцентраль)

25,8

Пример:
Тепловая мощность системы — 800 кВт
Отопление осуществляется панельными радиаторами
Ориентировочная емкость системы = 800 х 8,8 = 7040 л

Пример:
Температурный режим системы 90/70 °C.
Для получения коэффициента берем максимальное значение температуры (температура подающей линии) 90 °C. Коэффициент температурного расширения равен при нагреве от 4 °С до 90 °С равен значению 3,47% (по Таблице № 1 или из Графика №1). В таблице и на графике приведены значения процентного увеличения объема воды и водно-гликолевых смесей различной концентрации при увеличении температуры от 4 °C до 105 °C.

Таблица №1. Коэффициент температурного расширения системных жидкостей, %
Температура Мин. — Макс. Вода Вода + 10% гликоля Вода + 20% гликоля Вода + 30% гликоля Вода + 40% гликоля Вода + 50% гликоля

4 — 5° С

0,00

0,01

0,02

0,03

0,04

0,05

4 — 10° С

0,03

0,08

0,13

0,19

0,23

0,26

4 — 15° С

0,09

0,16

0,26

0,36

0,44

0,49

4 — 20° С

0,18

0,27

0,41

0,55

0,66

0,74

4 — 25° С

0,29

0,39

0,57

0,75

0,89

0,99

4 — 30° С

0,43

0,54

0,75

0,97

1,13

1,25

4 — 35° С

0,59

0,70

0,95

1,19

1,39

1,53

4 — 40° С

0,78

0,88

1,16

1,44

1,65

1,81

4 — 45° С

0,98

1,08

1,38

1,69

1,93

2,10

4 — 50° С

1,19

1,30

1,62

1,95

2,21

2,40

4 — 55° С

1,43

1,53

1,88

2,23

2,51

2,70

4 — 60° С

1,68

1,78

2,15

2,52

2,81

3,02

4 — 65° С

1,94

2,05

2,43

2,82

3,12

3,34

4 — 70° С

2,22

2,33

2,73

3,13

3,44

3,66

4 — 75° С

2,51

2,62

3,04

3,45

3,77

3,99

4 — 80° С

2,82

2,93

3,36

3,79

4,10

4,33

4 — 85° С

3,14

3,26

3,69

4,13

4,45

4,67

4 — 90° С

3,47

3,60

4,04

4,48

4,80

5,01

4 — 95° С

3,81

3,95

4,40

4,84

5,15

5,36

4 — 100° С

4,16

4,31

4,76

5,21

5,52

5,72

4 — 105° С

4,53

4,68

5,14

5,59

5,88

6,07

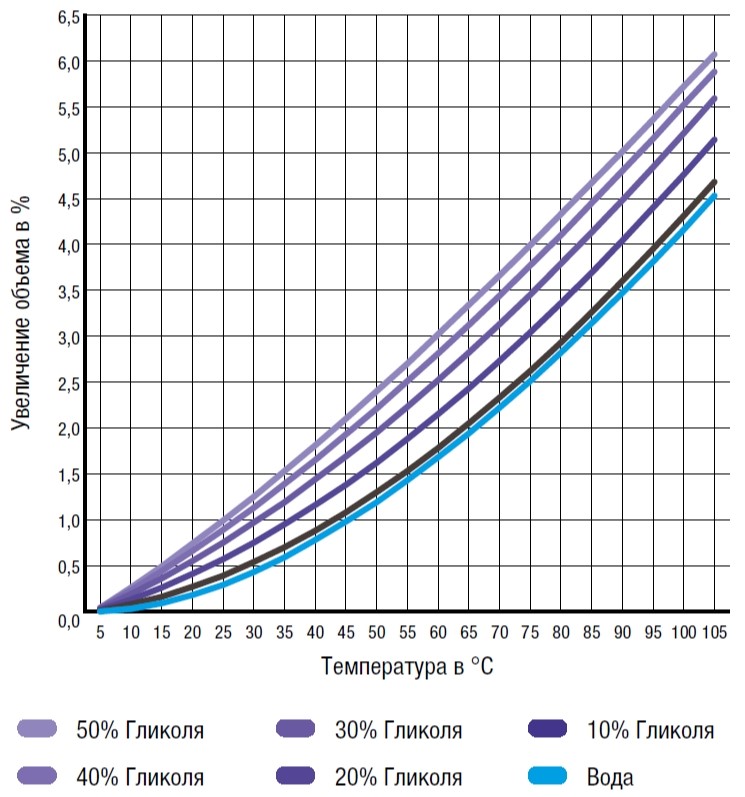

График №1. Температурное расширение системных жидкостей

график 1.jpg

Объем расширения Ve

При нагревании жидкости в системе ее объем увеличивается. В закрытых системах это приводит к повышению давления. Такое увеличение объема называется объемом расширения. Контроль за объемом в расширительном баке позволяет предотвратить повышение давления. Снижение давления при охлаждении называется сжатием. Объем расширения следует рассчитывать также для систем холодоснабжения.

Объем расширения определяется следующим образом:

Ve = Vsyst x n (коэффициент температурного расширения)

Коэффициент температурного расширения находим в Таблице №1 или на Графике №1.

Запас воды Vwr

Запас воды в расширительном баке позволяет компенсировать потерю давления в системе, наступающую в результате утечек или дегазации.

Полезная (или нетто-) емкость бака Vnetto

Максимальный объем воды, который может поступить в бак со стороны сети теплоснабжения при максимальном расширении.

Номинальная (или брутто-) емкость бака Vbrutto

Общий объем расширительного бака с учетом воды расширения и запаса.

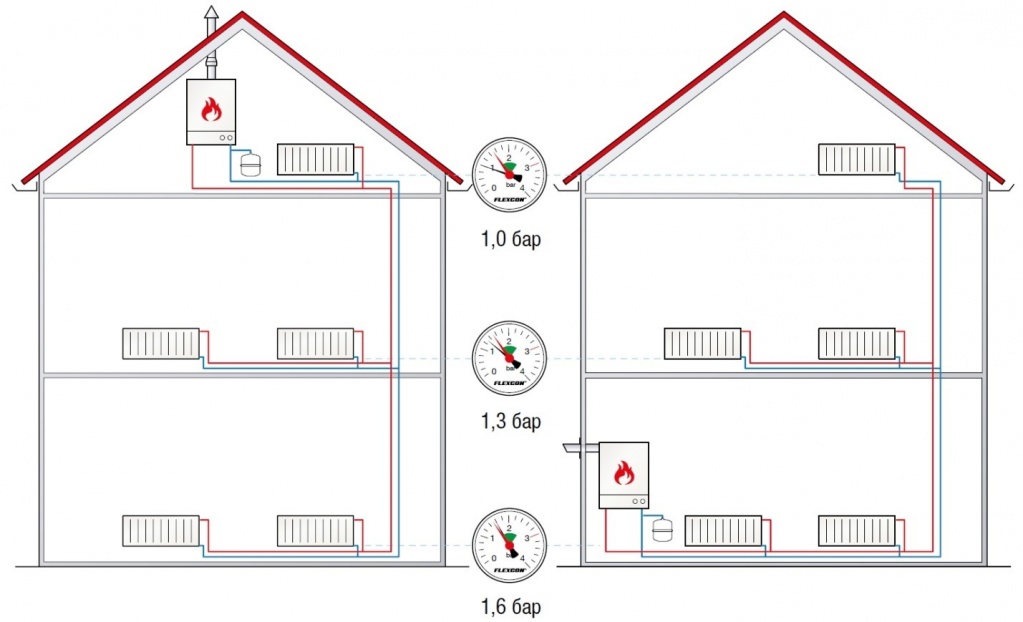

Статическое давление PST

Давление, возникающее в системе в результате воздействия статической высоты системы Hst, от места соединения расширительного бака и самой верхней точки системы, измеренная в метрах водяного столба (10 м вод. ст. = 1 бар). При размещении расширительного бака над системой статическая высота принимается не более 3 м. Значение статического давления необходимо для определения предварительного давления мембранного расширительного бака.

Давление испарения PD

В работающей системе, при высоких температурах в теплоносителе в сочетании с добавками гликоля может быстрее достигаться точка кипения жидкости. В этом случае давление испарения также будет влиять на работу расширительного бака.

Допуск давления PZ

Допуск давления предназначен для компенсации разницы между исходными показателями давления и для обеспечения избыточного давления в любой момент эксплуатации на любом участке системы. Рекомендуется добавлять допуск не менее 0,2 бар.

Разница в давлении циркуляционного насоса ∆ Pнасос

Иногда в проектах нет возможности разместить расширительный бак на обратном трубопроводе оптимальным образом. В этом случае перепады давления в циркуляционном насосе могут оказывать отрицательное или положительное влияние на забор воды расширительным баком.

Исходное давление расширительного бака P0

Давление газа, измеренное на клапане для заправки азота расширительного мембранного бака в месте его установки в системе (при отсутствии в ней теплоносителя) и при температуре окружающей среды.

фото 2-1.jpg

Исходное давление определяется следующим образом:

P0 = PST + PD + PZ + ∆Pнасос ( ≥ 0,5 бар, PZ = 0,2)

Для большинства случаев в расчетах можно использовать упрощенную формулу:

P0 = PST + 0,5

Рекомендуется округление в большую сторону до величины, кратной 0,5 бар.

Примечание: Большинство производителей осуществляет поставку расширительных баков со стандартным предварительным давлением 1,5 или 3,0 бар, поэтому рассчитанное исходное давление необходимо округлять в большую сторону до величины, кратной 0,5 бар. Когда того требует гидравлическая ситуация на высоте расширительного бака (напр., размещение бака со стороны нагнетания насоса), может потребоваться корректировка (+ ∆Pнасос). Если на высоте расширительного бака требуется минимальное рабочее давление, превышающее значение исходного расчетного давления (напр., за счет циркуляционного насоса), за исходное давление принимается это минимальное рабочее давление.

Установочное давление предохранительного клапана PSV – это значение давления в системе, при котором происходит открытие клапана в целях сброса излишков теплоносителя и защиты системы от избыточного давления. Чтобы узнать границы точности установочного давления, которые могут влиять на конечное давление, свяжитесь с производителем предохранительного клапана.

Конечное давление Pe – это максимально допустимое давление в системе в месте установки расширительного бака.

Конечное давление определяется следующим образом:

Pe = PSV + 0,9 (≥ 0,3 бар, предохранительный клапан типа D / G / H)

Примечание: Если предохранительный клапан установлен не на одной высоте с расширительным баком или между ними размещен насос, конечное давление должно быть скорректировано. Конечное давление не может превышать максимальное рабочее давление бака.

Эффективность ηG — это соотношение между брутто- и нетто- емкостями бака. Эффективность определяется соотношением между исходным и конечным давлением в абсолютных барах с учетом атмосферного давления (закон Бойля). В случае необходимости можно воспользоваться данными, приведенными в Таблице № 3.

Таблица № 3. Эффективность при различных значениях исходного и конечного давления
Статистическая высота, [м] Исходное давление, [бар] Установочное давление предохранительного клапана/Конечное давление, [бар]

3 / 2,7

6 / 5,4

8 / 7,2

10 / 9

3

0,5

0,59

-

-

-

8

1

0,46

0,69

-

-

13

1,5

0,32

0,61

0,70

-

18

2

0,19

0,53

0,63

-

23

2,5

0,05

0,45

0,57

0,65

28

3

-

0,38

0,51

0,60

33

3,5

-

0,30

0,45

0,55

38

4

-

0,22

0,39

0,50

43

4,5

-

0,14

0,33

0,45

48

5

-

-

0,27

0,40

53

5,5

-

-

0,21

0,35

58

6

-

-

0,15

0,30

63

6,5

-

-

0,09

0,25

68

7

-

-

-

0,20

73

7,5

-

-

-

0,15

78

8

-

-

-

0,10

Примечание: Для систем холодоснабжения применяются иные критерии выбора.

Часть 2. Расчет и подбор мембранного расширительного бака для систем отопления

Расчет расширительного оборудования происходит в несколько шагов:

Шаг 1. Соберите необходимые данные о параметрах системы:
  • Емкость теплоносителя в системе Vsyst, л;
  • Мощность системы Q(n,tot), кВт;
  • Статическая высота над баком Hst, м;
  • Максимальная температура системы tmax, °С;
  • Минимальная температура системы tmin, °С (Стандартная величина 4 °C);
  • Температура в обратном трубопроводе tR , °С;
  • Установленное давление срабатывания предохранительного клапана PSV, бар.
Шаг 2. Определите коэффициент расширения n

Расширение воды в результате изменения температуры можно рассчитать с помощью такой величины, как плотность ρ при минимальной и максимальной температуре теплоносителя: n = 1- (p(t,max)/p(t,min))

Примечание: При определении p(t,max) в системах центрального теплоснабжения используйте среднюю температуру отопления. Поскольку в современных системах встречаются различные температурные диапазоны (напр., теплые полы в сочетании с радиаторами), рекомендуется рассчитывать коэффициент расширения для каждого диапазона. С введением таких добавок, как антифриз, плотность воды в системе изменяется. Необходимо скорректировать данные. Также коэффициент расширения можно взять из Таблицы № 1 или Графика № 1

Шаг 3. Определите объем расширения Ve

Для этого необходимо умножить емкость системы Vsyst на коэффициент расширения n:

Ve = Vsyst x n

Шаг 4. Определите требуемый запас воды Vwr

Как правило для того, чтобы компенсировать потери теплоносителя, необходим запас теплоносителя в размере 0,5% от объема системы.

Vwr = Vsyst x 0,5%

Однако в случае с небольшими по объему системами даже малая потеря теплоносителя оказывает гораздо более значительное влияние на давление. Поэтому минимальный используемый объем запаса воды составляет 3 литра.

Примечание: Рекомендованный запас воды — не менее 6 литров. Увеличение запаса воды позволяет значительно продлить интервал технического обслуживания для небольших систем.

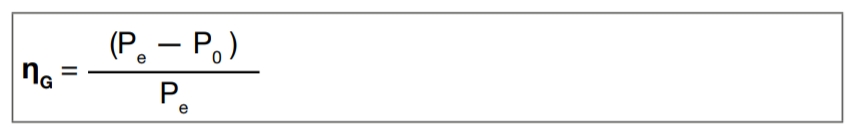

Шаг 5. Определите эффективность ηG

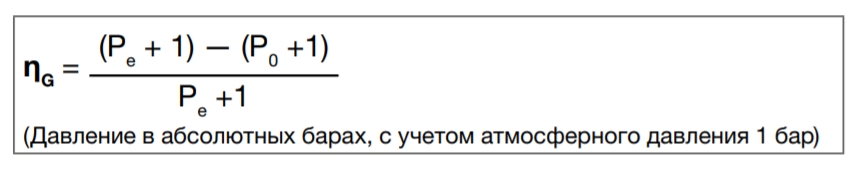

Используйте формулу, приведенную ниже (закон Бойля-Мариотта):

формула 1.jpg

формула 2.jpg

Шаг 6. Определите брутто-емкость расширительного бака Vбрутто

Чтобы вычислить брутто-емкость расширительного бака, разделите нетто-емкость на эффективность:

формула 3.jpg

Примечание: Превышение максимальной эффективности расширительного бака может привести к чрезмерному растяжению мембраны. Это может стать причиной повреждения или даже разрыва мембраны.

Температура в расширительном баке

Максимально допустимая температура на мембране в расширительном баке обычно составляет 70 °C. В случае необходимости применения мембранного расширительного бака при более высоких показателях температур, в монтажном проекте должна быть предусмотрена промежуточная емкость для обеспечения защиты мембраны расширительного бака от воздействия высокой температуры. Минимально допустимая температура в расширительном баке обычно составляет -10 °C.

Минимальное и максимальное давление при заполнении системы

В этом расчете учтены все ранее упомянутые замечания. При расчете минимально необходимого давления при заполнении системы лучше всего использовать температуру системы на момент ее заполнения. Вычисление максимально допустимого давления при заполнении системы позволяет определить допуск, который необходимо соблюдать при заполнении системы.

Понятия

P(ini,min) = минимальное давление при заполнении системы

P0 = исходное давление бака

Vбрутто = номинальный объем бака

Vwr = запас воды

Ve = объем расширения при температуре заполнения

∆Ve = Разница объемов расширения при максимальной температуре и температуре заполнения.

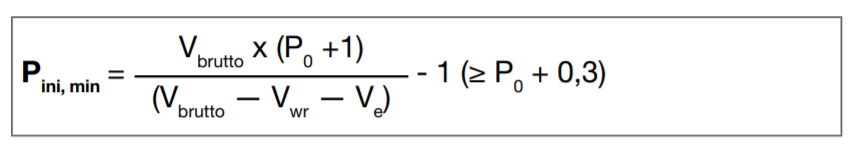

Минимальное давление при заполнении системы

формула 4.jpg

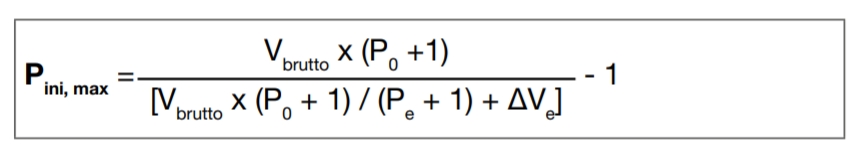

Максимальное допустимое давление при заполнении системы

формула 5.jpg

Часть 3. Примеры расчетов расширительных баков для систем отопления

Пример 1: система центрального теплоснабжения

Данные

  • Емкость системы Vsyst = 340 л
  • Мощность котла неизвестна
  • Макс. темп. отопления (90 / 70 °C) tmax = 90 °C
  • Высота системы = 8 м
  • Установочное давление предохранительного клапана Psv = 3,0 бар
  • Расширительный бак и котел размещены над системой.
  • Поскольку расширительный бак размещен над системой, статическая высота составляет не более 3 м. Значит: статическая высота Hst = 3 м.

Расчет

При максимальной температуре системы 90 °C коэффициент расширения n = 3,47%

Объем расширения:

Ve = Vsyst х n = 340 х 3,47% ≈ 11,80 л

Запас воды:

Vwr = 340 л х 0,5% (≥6) л = 6 л

Исходное давление:

P0 = Hst/10 + 0,2 = 3/10 + 0,2 = 0,5 бар

Конечное давление:

Pe = 3,0 - 10% = 2,7 бар

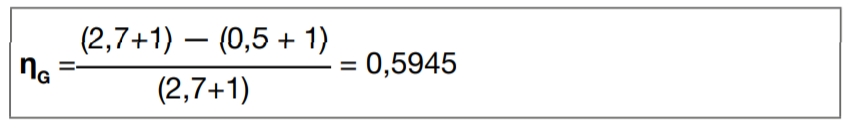

Эффективность:

формула 6.jpg

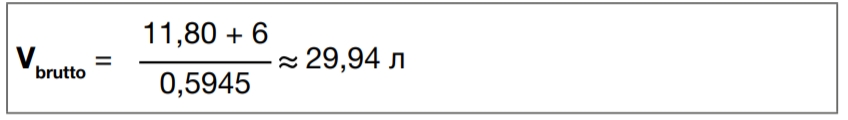

Необходимая брутто-емкость Vбрутто расширительного бака:

формула 7.jpg

Выбираем бак с округлением в большую сторону.

Лучший выбор: Бак на 35 литров

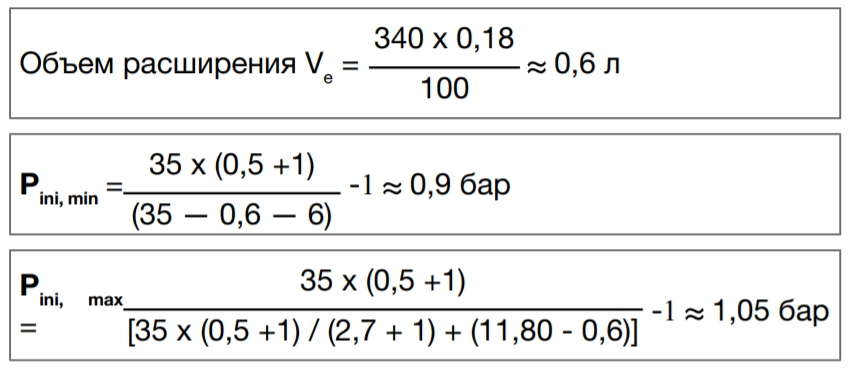

Определить допуск давления заполнения системы при 20 °C:

формула 8.jpg

Пример 2: система центрального теплоснабжения

Данные

  • Емкость системы неизвестна
  • Мощность котла = 280 кВт
  • Макс. темп. отопления (80 / 60 °C) = 80 °C
  • Высота системы = 12 м
  • Установочное давление предохранительного клапана
  • Psv = 3,0 бар
  • Расширительный бак и котел размещены под системой
  • Элементы системы: только панельные радиаторы

Расчет

Расчетная емкость системы = 280 x 8,8 = 2 464 л

При максимальной температуре системы 80 °С коэффициент расширения n = 2,82%

Объем расширения:

Ve = 2 464 x 2,82 % = 69,48 л

Vwr = 2 464 x 0,5% (≥ 6) = 12,32 л

Статическая высота Hst = 12 м

Исходное давление:

P0 = (12/10) + 0,2 = 1,4 бар => округление до 1,5 бар

Конечное давление:

Pe = 3,0 - 10% = 2,7 бар

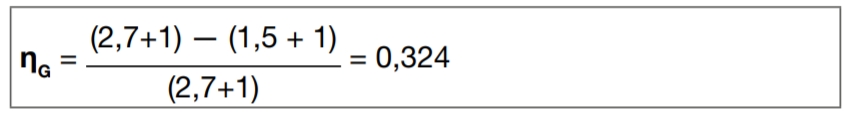

Эффективность:

Необходимая брутто-емкость Vбрутто расширительного бака:

формула 9.jpg

Выбираем бак с округлением в большую сторону.

Лучший выбор: Бак на 300 литров.

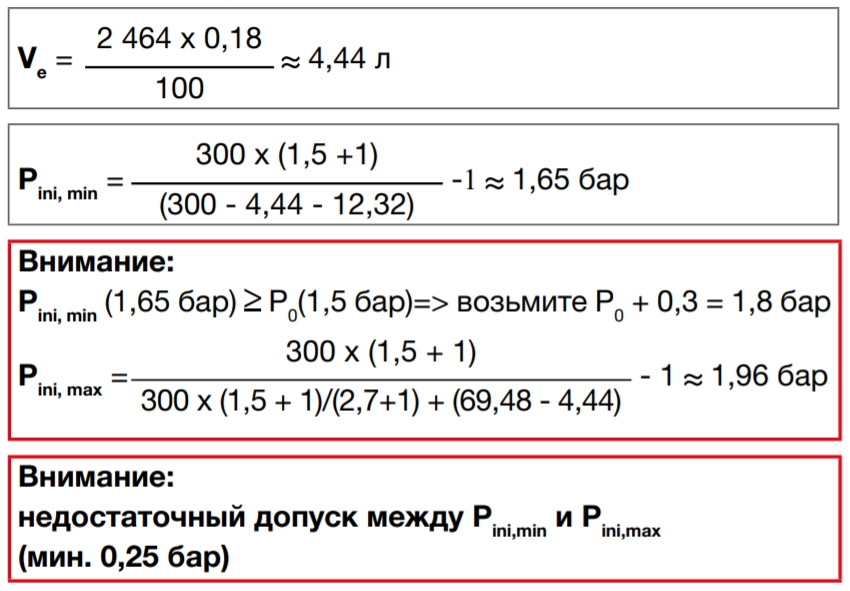

Определить допуск давления заполнения системы при 20 °C:

формула 10.jpg

Внимание: недостаточный допуск между P(ini,min) и P(ini,max) (мин. 0,25 бар)

Вывод: возьмите бак 425 / 1,5 и рассчитайте максимальное давление заполнения снова (= 3.92 бар).

Источники: Технический каталог Flamco 2017, G. Kell 1975, Åke Melinder 2007
