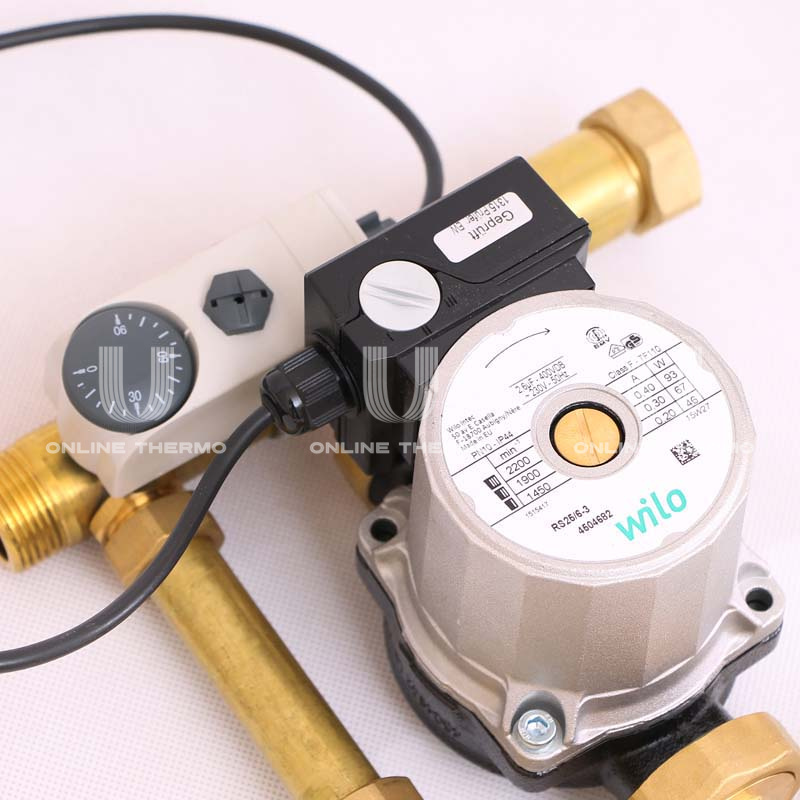

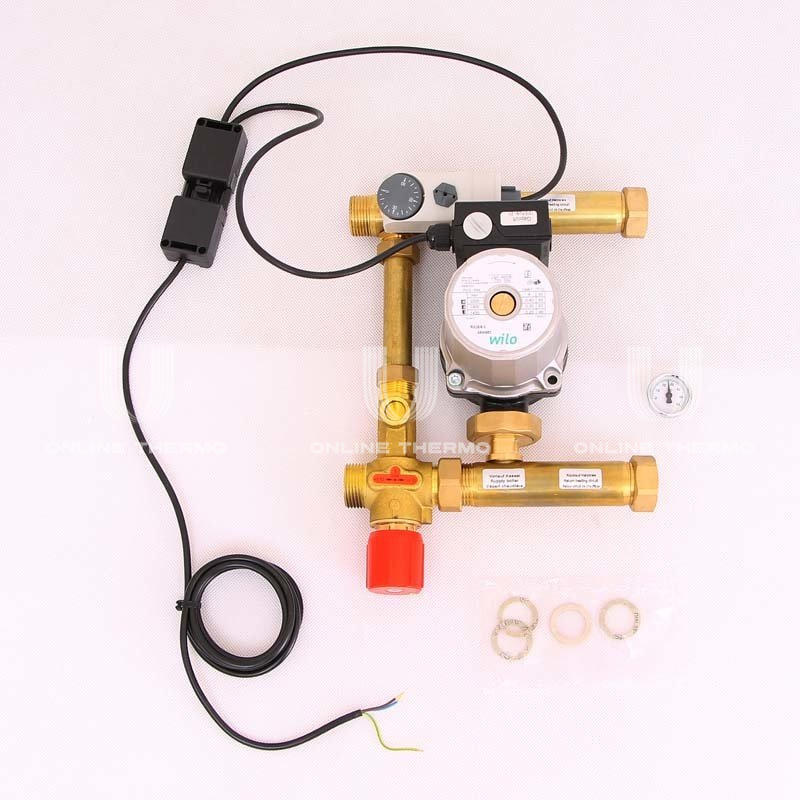

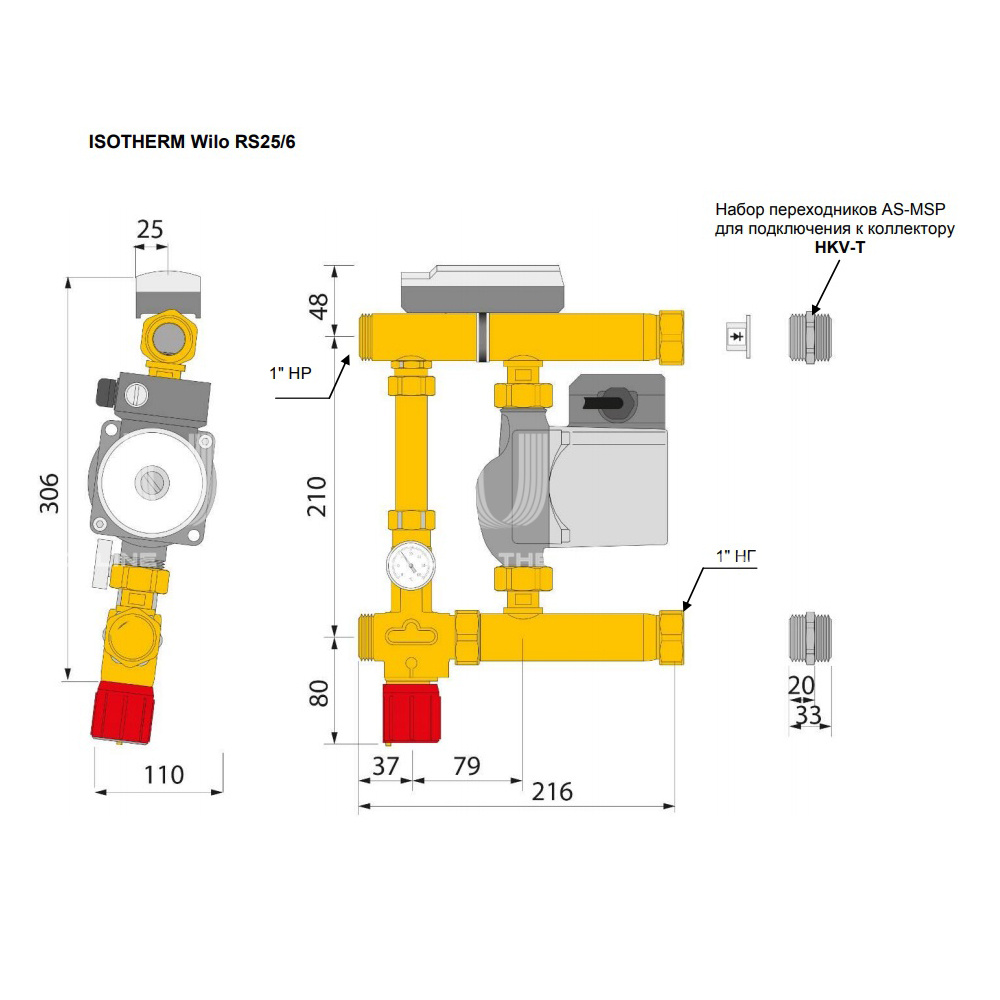

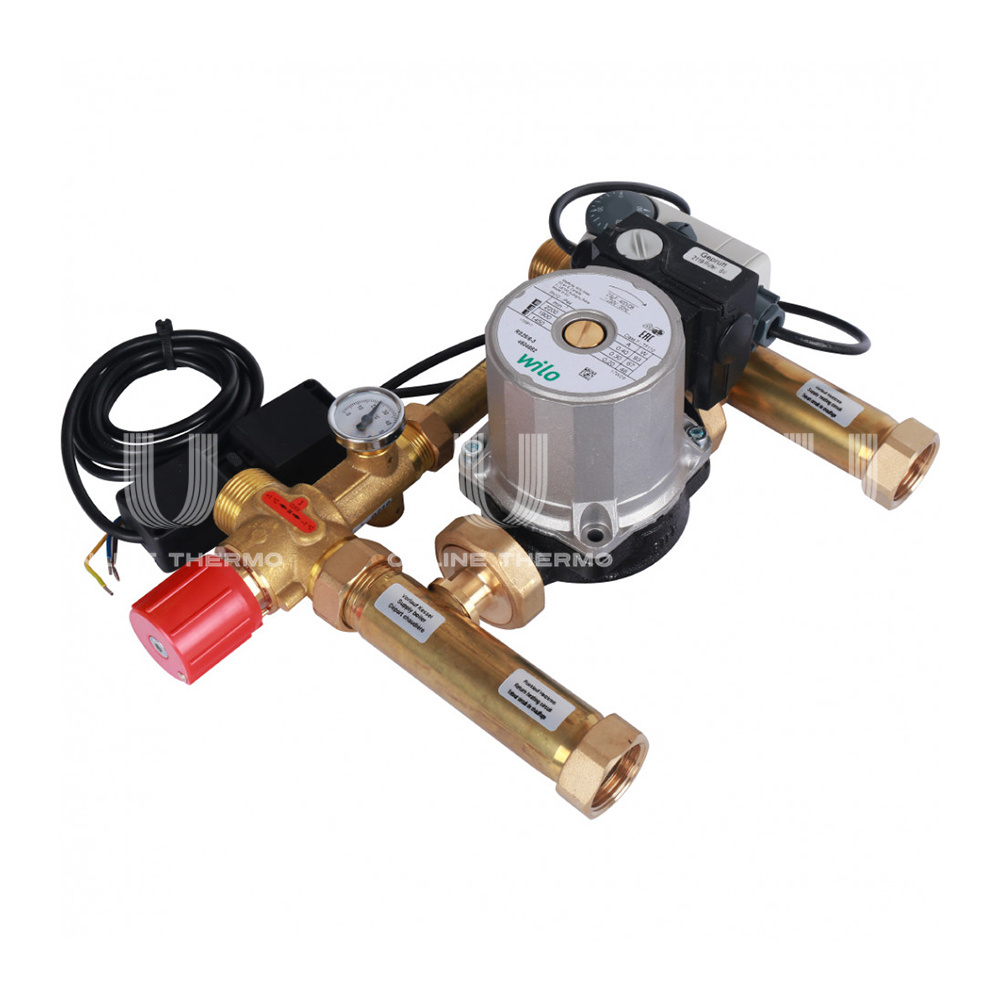

Насосно-смесительный узел для напольного отопления Watts Isotherm 10023372 1" с насосом Wilo RS 25/6-3 применяется для поддержания постоянной температуры подачи в системах низкотемпературного отопления. Температура подачи устанавливается при помощи рукоятки смесительного клапана. Регулирующий модуль ISOTHERM применяется в комбинированных системах отопления, т. е. в системах, содержащих как контур высокотемпературного отопления (например, радиаторы, конвекторы), так и контур низкотемпературного отопления (например, напольное отопление). При этом теплоноситель поступает в оба контура по одному трубопроводу. Регулирующий модуль ISOTHERM предназначен для подключения к коллекторам с присоединением 1" и межосевым расстоянием 210 мм при помощи накидных гаек для (HKV2013, 1"НР) или при помощи переходников (HKV-T, размер подключения 1"ВР). Модуль ISOTHERM может быть подключен к коллектору слева или справа смесителем вверх или вниз. При монтаже справа от коллектора необходимо лишь установить термометр на байпасе с другой стороны. Циркуляционный насос можно повернуть вокруг своей оси.

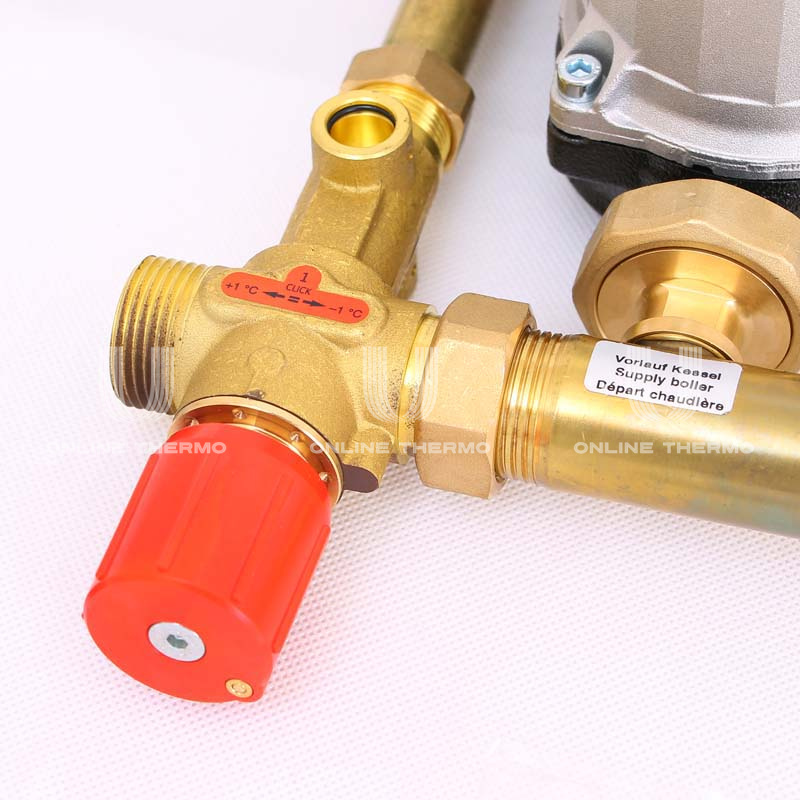

Регулирующим элементом модуля ISOTHERM является термостатический смесительный клапан, работающий по принципу пропорционального регулятора. Установленная с помощью рукоятки, температура подачи постоянно отслеживается помещенным в теплоноситель чувствительным элементом смесителя. Теплоноситель из подающего трубопровода первичного контура смешивается перед всасывающим патрубком циркуляционного насоса с водой из обратного трубопровода теплых полов (вторичного контура) в пропорции необходимой для поддержания выставленной на рукоятке температуре подачи.
