Пошаговая инструкция по выбору комплектующих и кранов для вертикальных радиаторов Royal Thermo Piano Forte Tower

23 апреля 2021

Биметаллический вертикальный дизайн-радиатор Piano Forte Tower часто сравнивают с парящим в воздухе небоскребом, а эффект чередования секций с разными углами наклона воссоздает конструкцию фортепианной клавиатуры в движении. Модели представлены количеством секций – 18 и 22. Такой радиатор станет идеальным решением, когда необходимо обогреть помещение с большими окнами во всю стену, эркером или широким окном с балконной дверью в пол, где невозможно найти место для установки радиаторов с большим количеством секций. Как правило, радиаторы отопления Piano Forte Tower идеально подходят для интерьеров стилей «лофт», «хай-тек», шале, широко используются в офисных и торговых центрах.

Радиатор отличается не только оригинальным дизайном, но и высокой теплоотдачей, которая достигается за счет большого числа секций, фронтальных конвективных окон и дополнительного оребрения на вертикальном коллекторе каждой секции.

Предлагаются три базовых цвета коллекции: глубокий черный — Noir Sable, изысканный белый — Bianco Traffico и благородный серый — Silver Satin из дизайнерской палитры FUTURA AKZONOBEL (Нидерланды).

Шаг 1. Размер присоединения

Определяем присоединительный размер (размер трубы) к радиатору. Обычно это один из двух размеров: ½” (15 мм) или ¾” (20 мм).

Внимание! От этого размера зависит выбор присоединительного комплекта, а также всех кранов или регулирующих клапанов.

Шаг 2. Присоединительные комплекты

Радиатор необходимо укомплектовать присоединительным набором соответствующего размера. Комплект включает в себя 4 переходника 1"х ½ или 1"х ¾, клапан Маевского с ключом и заглушку. Благодаря этому комплекту осуществляется присоединение регулирующих кранов с радиатором. Присоединительные комплекты предлагаются в белом, сером и черном цветах и подбираются по цвету отопительного прибора.

Подходящие присоединительные комплекты

В избранноеК сравнениюПрисоединительный монтажный набор Royal Thermo RT02.1 1/2'', белый (Bianco Traffico), без кронштейнов
230 р.
1 2 3 4 5
В избранноеК сравнениюПрисоединительный монтажный набор Royal Thermo RT02.1-2 1/2'', серый (Silver Satin), без кронштейнов
390 р.
1 2 3 4 5
В избранноеК сравнениюПрисоединительный монтажный набор Royal Thermo RT03.1 1/2'', черный (Noir Sable), без кронштейнов
390 р.
1 2 3 4 5
В избранноеК сравнениюПрисоединительный монтажный набор Royal Thermo RT03.1-2 3/4'', белый (Bianco Traffico), без кронштейнов
230 р.
1 2 3 4 5
В избранноеК сравнениюПрисоединительный монтажный набор Royal Thermo RT03.1-1 3/4'', серый (Silver Satin), без кронштейнов
390 р.
1 2 3 4 5
В избранноеК сравнениюПрисоединительный монтажный набор Royal Thermo RT03.1-1 3/4'', черный (Noir Sable), без кронштейнов
390 р.
1 2 3 4 5

Шаг 3. Кронштейны

Для крепления радиатора к стене необходимо использовать только оригинальные настенные кронштейны Royal Thermo, которые уже входят в комплект поставки. Радиатор крепится на 4 кронштейна: два кронштейна крепятся за 1-ю нижнюю секцию и два кронштейна – за 4-ю верхнюю секцию.

Внимание! При монтаже радиаторов подъем радиатора в горизонтальном положении за крайние секции может привести к нарушению герметичности межсекционных соединений. Чтобы не повредить межсекционные соединения, радиатор допускается поднимать только через ребро.

Шаг 4. Клапаны/вентили

Предлагаются два основных варианта вентилей для использования с приборами отопления:

  • радиаторные термостатические вентили
  • радиаторные вентили с ручной регулировкой

Определитесь с размером крана. Определитесь с типом крана – прямой или угловой.

Не забудьте уточнить у Вашей обслуживающей организации, какой тип системы отопления используется – однотрубный или двухтрубный, это определит дальнейший выбор клапанов.
На каждый радиатор необходимо два крана, на подающую и обратную трубу.

Шаг 4.1. Радиаторные термостатические вентили

Радиаторные термостатические вентили являются оптимальным выбором. Основным преимуществом термостатических радиаторных клапанов перед клапанами ручной регулировки является то, что данный клапан поддерживает температуру в помещении на комфортном заданном уровне, а также экономит расход энергии. При этом нужно понимать, что терморегулятор способен изменять температуру только в пределах мощности отопительной системы, повышать температуру выше он не сможет. Основным недостатком, пожалуй, можно считать довольно высокую стоимость данных клапанов.

Специально для радиаторов Piano Forte Tower предлагается использовать дизайнерские хромированные клапаны для подающей и обратной линий, а термостатические головки можно выбрать под цвет радиатора, для радиаторов черного цвета (Noir Sable) – черные или хромированные термоголовки, для радиаторов белого цвета (Bianco Traffico) – белые или хромированные термоголовки  и для отопительных приборов в сером цвете (Silver Satin) хорошо подходят термостатические головки в хромированном исполнении. Они прекрасно сочетаются с отопительными приборами и не выделяются из интерьера. Помимо этих моделей, предлагаются стандартные термостатические клапаны с никелированным покрытием, более бюджетный вариант.

У нас Вы можете приобрести продукцию разных европейских производителей, но в первую очередь мы предлагаем обратить внимание на бренды RBM Spa, Италия, Danfoss, Дания и Royal Thermo by Danfoss, Дания.

Внимание! Многие термостатические клапаны поставляются без термоголовок, не забудьте приобрести.

Подходящие термостатические вентили c соединением M30x1.5

В избранноеК сравнениюТермостатический клапан (терморегулятор) Varmega VM10501, 1/2", прямой, без преднастройки
731.25 р.
1 2 3 4 5
В избранноеК сравнениюТермостатический клапан (терморегулятор) Varmega VM10511, 1/2", прямой, с самоуплотняющимся полусгоном, без преднастройки
759.75 р.
1 2 3 4 5
В избранноеК сравнениюТермостатический клапан (терморегулятор) Varmega VM10401, 1/2", угловой, без преднастройки
689.25 р.
1 2 3 4 5
В избранноеК сравнениюТермостатический клапан (терморегулятор) Varmega VM10411, 1/2", угловой, с самоуплотняющимся полусгоном, без преднастройки
714.75 р.
1 2 3 4 5
В избранноеК сравнениюТермостатический клапан (терморегулятор) Varmega VM10801, 1/2", осевой, без преднастройки
847.50 р.
1 2 3 4 5
В избранноеК сравнениюТермостатический клапан (терморегулятор) Varmega VM10503, 3/4", прямой, без преднастройки
913.50 р.
1 2 3 4 5
В избранноеК сравнениюТермостатический клапан (терморегулятор) Varmega VM10513, 3/4", прямой, с самоуплотняющимся полусгоном, без преднастройки
956.25 р.
1 2 3 4 5
В избранноеК сравнениюТермостатический клапан (терморегулятор) Varmega VM10403, 3/4", угловой, без преднастройки
891 р.
1 2 3 4 5
В избранноеК сравнениюТермостатический клапан (терморегулятор) Varmega VM10413, 3/4", угловой, с самоуплотняющимся полусгоном, без преднастройки
932.25 р.
1 2 3 4 5
В избранноеК сравнениюКомплект термостатический прямой с запорным клапаном Royal Thermo Design RTE 07.0015 RT (НС-1460840), DN15 1/2" ВР-НР, без преднастройки
5 625 р.
1 2 3 4 5
В избранноеК сравнениюКомплект термостатический угловой с запорным клапаном Royal Thermo Design RTE 07.0016 RT (НС-1460845), DN15 1/2" ВР-НР, без преднастройки
5 625 р.
1 2 3 4 5
В избранноеК сравнениюКомплект термостатический осевой с запорным угловым клапаном Royal Thermo Design RTE 07.0017 RT (НС-1460848), DN15 1/2" ВР-НР, без преднастройки
5 625 р.
1 2 3 4 5

Подходящие термостатические головки стандарта М30х1,5 (VR)

В избранноеК сравнениюТермостатическая головка (термостат) Varmega VM11001, жидкостная, M30х1.5, с отметкой 0, белая
423.75 р.
1 2 3 4 5
В избранноеК сравнениюТермостатическая головка (термостат) Varmega VM11002, жидкостная, M30х1.5, с отметкой 0, черная
513.75 р.
1 2 3 4 5
В избранноеК сравнениюТермостатическая головка (термостат) Varmega VM11201, жидкостная, M30х1.5, белая
798.75 р.
1 2 3 4 5
В избранноеК сравнениюТермостатическая головка (термостат) Varmega VM11202, жидкостная, M30х1.5, черная
836.25 р.
1 2 3 4 5
В избранноеК сравнениюТермостатическая головка (термостат) Varmega VM11203, жидкостная, M30х1.5, серая
836.25 р.
1 2 3 4 5
В избранноеК сравнениюТермостатическая головка (термостат) Varmega VM11204, жидкостная, M30х1.5, хромированная
726 р.
1 2 3 4 5
Скидка 15%Промокод oventrop15В избранноеК сравнениюТермостатическая головка (термостат) Oventrop Uni LH 1011465, жидкостная, M30х1.5, с отметкой 0, белая
2 208 р.
1 2 3 4 5
Скидка 15%Промокод oventrop15В избранноеК сравнениюТермостатическая головка (термостат) Oventrop Uni LH 1011467, жидкостная, M30х1.5, с отметкой 0, черная антрацит RAL 7016
2 496 р.
1 2 3 4 5
Скидка 15%Промокод oventrop15В избранноеК сравнениюТермостатическая головка (термостат) Oventrop Uni LH 1011469, жидкостная, M30х1.5, с отметкой 0, с декоративным кольцом, хром
3 738 р.
1 2 3 4 5
В избранноеК сравнениюТермостатическая головка (термостат) Royal Thermo Design RTO 07.0009, жидкостная, М30х1.5, белая
1 875 р.
1 2 3 4 5
В избранноеК сравнениюТермостатическая головка (термостат) Royal Thermo Design RTO 07.0008, жидкостная, М30х1.5, черная
1 875 р.
1 2 3 4 5
В избранноеК сравнениюТермостатическая головка (термостат) Royal Thermo Design RTO 07.0010, жидкостная, М30х1.5, хром
1 875 р.
1 2 3 4 5

Шаг 4.2. Радиаторные вентили (радиаторные краны) ручной регулировки

При помощи радиаторных клапанов можно осуществлять регулирование расхода теплоносителя через радиатор. Обычно на подающую трубу ставится клапан с регулировочной ручкой, а на обратную ветку ставится радиаторный кран запорного типа с регулировкой через шестигранник. На каждый радиатор необходим комплект из этих двух клапанов. Это довольно бюджетный вариант. Явным преимуществом данного крана является возможность регулирования потока и соответственно температуры в помещении.

Мы настоятельно рекомендуем использовать продукцию только зарекомендованных мировых брендов. Мы предлагаем стандартные ручные вентили одного из ведущих итальянских производителей RBM Spa. У данного производителя, на наш взгляд, одно из лучших соотношений цены и качества.

Внимание! Использование некачественных кранов может привести к серьезным авариям и финансовым потерям.

Подходящие радиаторные краны ручной регулировки

В избранноеК сравнениюРадиаторный клапан (вентиль) ручной регулировки Varmega VM10101, 1/2" ВР-НР, прямой
534.75 р.
1 2 3 4 5
В избранноеК сравнениюРадиаторный клапан (вентиль) ручной регулировки Varmega VM10111, 1/2" ВР-НР, прямой, с самоуплотняющимся полусгоном
561 р.
1 2 3 4 5
В избранноеК сравнениюРадиаторный клапан (вентиль) ручной регулировки Varmega VM10001, 1/2" ВР-НР, угловой
498.75 р.
1 2 3 4 5
В избранноеК сравнениюРадиаторный клапан (вентиль) ручной регулировки Varmega VM10011, 1/2" ВР-НР, угловой, с самоуплотняющимся полусгоном
523.50 р.
1 2 3 4 5
В избранноеК сравнениюРадиаторный клапан (вентиль) ручной регулировки Varmega VM10103, 3/4" ВР-НР, прямой
749.25 р.
1 2 3 4 5
В избранноеК сравнениюРадиаторный клапан (вентиль) ручной регулировки Varmega VM10113, 3/4" ВР-НР, прямой, с самоуплотняющимся полусгоном
790.50 р.
1 2 3 4 5
В избранноеК сравнениюРадиаторный клапан (вентиль) ручной регулировки Varmega VM10003, 3/4" ВР-НР, угловой
710.25 р.
1 2 3 4 5
В избранноеК сравнениюРадиаторный клапан (вентиль) ручной регулировки Varmega VM10013, 3/4" ВР-НР, угловой, с самоуплотняющимся полусгоном
750.75 р.
1 2 3 4 5
В избранноеК сравнениюКомплект радиаторных клапанов (вентилей) ручной регулировки Royal Thermo Cube RTE 56.001 1/2" ВР-НР, прямой, комплект из 2 шт., хром
2 250 р.
1 2 3 4 5
РаспродажаВ избранноеК сравнению*Комплект радиаторных клапанов (вентилей) ручной регулировки Royal Thermo Piano RTE 50.024 1/2" ВР-НР, прямой, с антипротечкой, комплект из 2 шт.
2 250 р.
1 2 3 4 5
В избранноеК сравнениюКомплект дизайнерских радиаторных прямых клапанов ручной регулировки Royal Thermo Cube RTE 56.0005 1/2" ВР-НР, белый, 2 шт.
2 250 р.
1 2 3 4 5
В избранноеК сравнениюКомплект дизайнерских радиаторных прямых клапанов ручной регулировки Royal Thermo Piano RTE 56.0010 1/2" ВР-НР, с антипротечкой, белый, 2 шт.
2 250 р.
1 2 3 4 5
В избранноеК сравнениюКомплект дизайнерских радиаторных прямых клапанов ручной регулировки Royal Thermo Cube RTE 56.0006 1/2" ВР-НР, черный, 2 шт.
2 250 р.
1 2 3 4 5
В избранноеК сравнениюКомплект дизайнерских радиаторных прямых клапанов ручной регулировки Royal Thermo Piano RTE 56.0011 1/2" ВР-НР, с антипротечкой, черный, 2 шт.
2 250 р.
1 2 3 4 5
В избранноеК сравнениюКомплект радиаторных клапанов (вентилей) ручной регулировки Royal Thermo Cube RTE 56.002 1/2" ВР-НР, угловой, комплект из 2 шт., хром
2 625 р.
1 2 3 4 5
В избранноеК сравнениюКомплект радиаторных клапанов (вентилей) ручной регулировки Royal Thermo Cube RTE 56.003 1/2" ВР-НР, осевой (угловой горизонтальный), комплект из 2 шт.
2 250 р.
1 2 3 4 5
В избранноеК сравнениюКомплект радиаторных клапанов (вентилей) ручной регулировки Royal Thermo Piano RTE 50.028 1/2" ВР-НР, угловой, с антипротечкой, комплект из 2 шт.
2 625 р.
1 2 3 4 5
В избранноеК сравнениюКомплект дизайнерских радиаторных угловых клапанов ручной регулировки Royal Thermo Cube RTE 56.0007 1/2" ВР-НР, белый, 2 шт.
2 625 р.
1 2 3 4 5
В избранноеК сравнениюКомплект дизайнерских радиаторных угловых клапанов ручной регулировки Royal Thermo Piano RTE 56.0012 1/2" ВР-НР, с антипротечкой, белый, 2 шт.
2 625 р.
1 2 3 4 5
В избранноеК сравнениюКомплект дизайнерских радиаторных угловых клапанов ручной регулировки Royal Thermo Cube RTE 56.0009 1/2" ВР-НР, черный, 2 шт.
2 625 р.
1 2 3 4 5
В избранноеК сравнениюКомплект дизайнерских радиаторных угловых клапанов ручной регулировки Royal Thermo Piano RTE 56.0013 1/2" ВР-НР, с антипротечкой, черный, 2 шт.
2 625 р.
1 2 3 4 5
В избранноеК сравнениюЗапорный радиаторный клапан (вентиль) ручной регулировки Varmega VM10301, 1/2" ВР-НР, прямой
492 р.
1 2 3 4 5
В избранноеК сравнениюЗапорный радиаторный клапан (вентиль) ручной регулировки Varmega VM10311, 1/2" ВР-НР, прямой, с самоуплотняющимся полусгоном
517.50 р.
1 2 3 4 5
В избранноеК сравнениюЗапорный радиаторный клапан (вентиль) ручной регулировки Varmega VM10201, 1/2" ВР-НР, угловой
457.50 р.
1 2 3 4 5
В избранноеК сравнениюЗапорный радиаторный клапан (вентиль) ручной регулировки Varmega VM10211, 1/2" ВР-НР, угловой, с самоуплотняющимся полусгоном
483 р.
1 2 3 4 5
В избранноеК сравнениюЗапорный радиаторный клапан (вентиль) ручной регулировки Varmega VM10303, 3/4" ВР-НР, прямой
706.50 р.
1 2 3 4 5
В избранноеК сравнениюЗапорный радиаторный клапан (вентиль) ручной регулировки Varmega VM10313, 3/4" ВР-НР, прямой, с самоуплотняющимся полусгоном
747 р.
1 2 3 4 5
В избранноеК сравнениюЗапорный радиаторный клапан (вентиль) ручной регулировки Varmega VM10203, 3/4" ВР-НР, угловой
670.50 р.
1 2 3 4 5
В избранноеК сравнениюЗапорный радиаторный клапан (вентиль) ручной регулировки Varmega VM10213, 3/4" ВР-НР, угловой, с самоуплотняющимся полусгоном
710.25 р.
1 2 3 4 5

Шаг 5. Варианты подключений

Вертикальные дизайн-радиаторы Piano Forte Tower часто считают отопительными приборами с нижним подключением. Отчасти это так и есть, их можно подключить снизу, но данный способ подключения отличается от наиболее распространённого способа нижней подводки – через узел нижнего подключения (монофлекс, “бинокль”). Если решено использовать нижние отверстия для подающей и обратной линий, то нужно учитывать, что они располагаются друг от друга на расстоянии 500 мм, поэтому обычные узлы с межосевым расстоянием 50 мм не подойдут. Необходимо использовать стандартный термостатический (или ручной регулировочный) клапан в угловом / прямом исполнении для линии подачи, а на обратную линию устанавливается радиаторный отсекающий вентиль.

Еще одним популярным способом подключения является диагональное подключение подачи сверху и обратной линии снизу. Этот способ подключения позволяет радиатору достичь наилучшую теплоотдачу, но не всегда удобен в плане прокладки трубопровода.

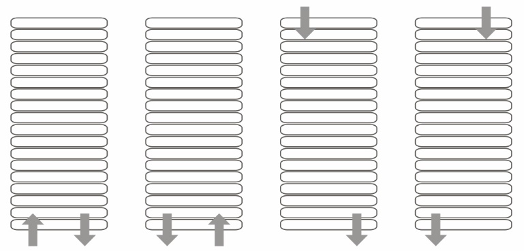

Схемы подключений

Без заголовка.png

Если у Вас все равно остались вопросы по выбору комплектующих и радиаторной арматуры, то звоните нам, наши специалисты всегда помогут подобрать оптимальный вариант. Также свои вопросы можете писать на почту order@onlinethermo.ru
